一、适用范围
取石钳适用范围：用于钳取异物。
二、组成
产品由头部、杆部和手柄组成，头部为一对带钳喙的叶片。采用不锈钢材料制成。
表1 产品组成
|
NO |
系列 |
组件名称/型号 |
产品组成特点 |
|
|
1 |
H0型 |
取石钳 |
H065.800 |
取石钳插入部分最大宽度1.6mm，工作长度550mm，钳头最大张开幅度80°。 |
|
2 |
取石钳 |
H025.800 |
取石钳插入部分最大宽度1.2mm，工作长度550mm，钳头最大张开幅度80°。 |
|
|
3 |
取石钳 |
H064.800 |
取石钳插入部分最大宽度1.6mm，工作长度450mm，钳头最大张开幅度80°。 |
|
|
4 |
取石钳 |
H024.800 |
取石钳插入部分最大宽度1.2mm，工作长度450mm，钳头最大张开幅度80°。 |
|

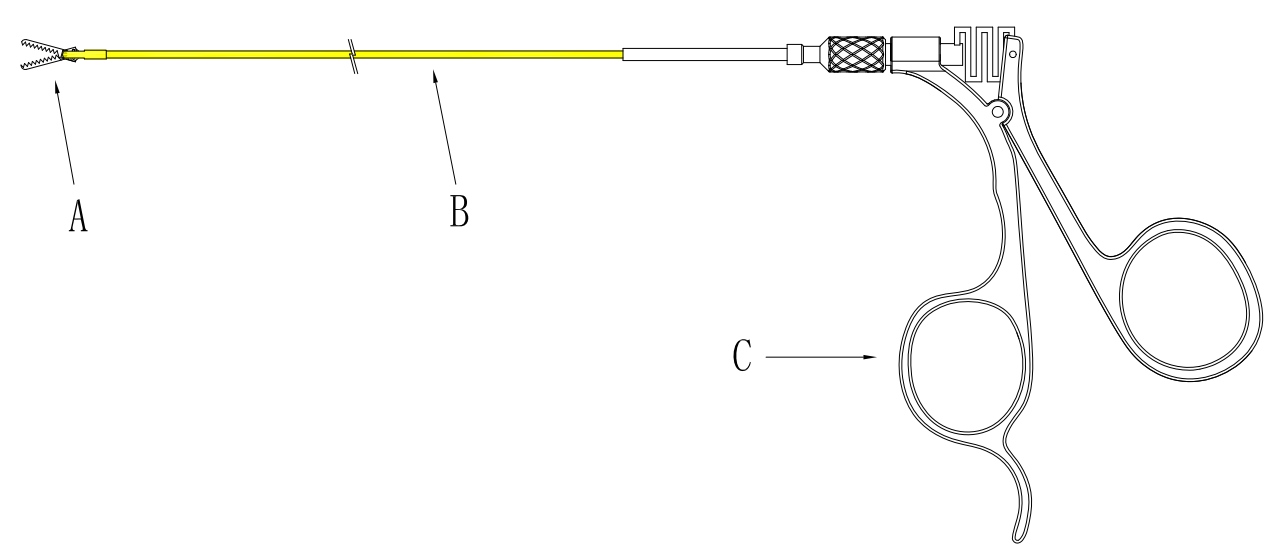

图1 取石钳外形结构示意图
表2 取石钳外形结构示意图符号说明
|
NO |
符号 |
含义 |
备注 |
|
1 |
a |
头部 |
钳头最大张开幅度 |
|
2 |
b |
杆部 |
填充部分为工作管长度 |
|
3 |
c |
手柄 |
操作部位 |
三：主要技术指标（见表3、4）：
表3 外形尺寸
|
型号 |
插入部分最大宽度 |
工作管长度 |
钳头最大张开幅度 |
|
|
H0系列 |
H065.800 |
1.6mm |
550mm |
80° |
|
H025.800 |
1.2mm |
550mm |
80° |
|
|
H064.800 |
1.6mm |
450mm |
80° |
|
|
H024.800 |
1.2mm |
450mm |
80° |
|
表4 识别和参数
|
序号 |
内容 |
|
1.外观 |
除特殊目的外，外表面不应有毛刺等可能引起的伤害存在。 |
|
2.尺寸 |
2.1 插入部分最大宽度 H065.800、H064.800 插入部分最大宽度Φ ≤1.6mm； H025.800、H024.800 插入部分最大宽度Φ ≤1.2mm。 实测值不得大于标称值。 2.2工作长度 H065.800、H025.800 工作长度 L= 550mm，允差±3%； H064.800、H024.800 工作长度 L= 450mm ,允差±3%。 2.3 钳头最大张开幅度 H065.800，H025.800，H064.800，H024.800钳头最大张开幅度为80°，允差±20%。 |
|
3.使用性能 |
3.1开合性能 钳头开合应顺利 ，钳杆在开合时不得有干扰使用者使用的晃动。 3.2夹持力 应有一定的夹持力 。 3.3 弹性和牢固 不得出现扭曲、开裂或其他永久性变形。 3.4 钳头齿形 抓取钳钳头齿形的排布应符合设计要求，并且齿型清晰、对位准确、啮合到位。 3.5承受反复操作性能 能承受反复操作 20次不破损 、断裂。 |
|
4.耐腐蚀性 |
取石钳的耐腐蚀性要求应符合YY/T0149-2006中沸水实验法的试验评价为“a级：无任何腐蚀痕迹”。 |
